OPPO Watch X3 Mini 表盘魔改过程记录

我很喜欢 OPPO 表盘市场的「明晰组件」这个表盘，唯一的美中不足是，日期、星期和秒数都是灰色。暗光下还能看清，但在户外强光下对比度太低，几乎要凑近才能辨认。想把这几个元素改成白色。真正动手后才发现，它不是普通的 APK 表盘，而是 OPPO 的 engine 表盘包，而且主屏和抬腕/AOD 是两套完全不同的渲染资源。

本文记录一次在自家设备上的修改过程，不涉及绕过付费或分发修改后的表盘；如果你也想改自己买的表盘，可以参考思路。

一、它不是 APK

设备是 OPPO Watch X3 Mini（OWW263，Android 11）。「明晰组件」在 pm list packages 里找不到，dumpsys package 里也没有对应的 WatchFaceService，说明它不是独立安装的 APK。

它的真实身份是一个 engine 表盘 zip 包：

包名：com.heytap.wearable.enginewf.O20250310114637290
引擎：com.heytap.wearable.uiengine

包内大致是：

images/          主屏用的 WebP 图层和数字精灵
manifest.json    主屏显示列表：坐标、颜色、字体、数据绑定
infos.json       表盘元数据：包名、版本、组件槽位
project.json     设计工程数据
mcu/bin/         低功耗 MCU 用的预编译资源

关键在于它有两条渲染路径：

场景	渲染方	使用的资源
解锁后的主屏	主 SoC 上的 uiengine	manifest.json + images/
抬腕亮屏 / AOD	低功耗 MCU	mcu/bin/style0.bin、mcu/bin/aod/style0.bin 等

所以只改 manifest.json 会出现一个很典型的现象：解锁后是白色，抬腕还是灰色。两套资源都要改。

二、把原始包弄出来

手表上的资源在 Launcher 的私有目录里，普通 adb 读不到：

/data/user_de/0/com.heytap.wearable.launcher/files/enginewf/<包名>/

手机 OPPO 健康下发前，会先把 zip 写到自己的临时目录：

/data/data/com.heytap.health/files/WatchFace/Temp/Pkg/<包名>.zip

这个文件同步完成后立即删除，所以要实时轮询复制。手机需要 root：

adb shell su -c '
  mkdir -p /data/local/tmp/wfcap
  touch /data/local/tmp/wfcap/marker
  while true; do
    find /data/data/com.heytap.health \
      -type f -newer /data/local/tmp/wfcap/marker -size +5k |
    while read f; do
      cp "$f" /data/local/tmp/wfcap/
    done
    touch /data/local/tmp/wfcap/marker
    sleep 0.2
  done
'

然后在手机 OPPO 健康里删除并重新下载表盘。同步完成后从 /data/local/tmp/wfcap/ 里把 <包名>.zip 拷出来：

adb shell su -c 'cp /data/local/tmp/wfcap/<包名>.zip /sdcard/Download/'
adb pull /sdcard/Download/<包名>.zip wf_orig.zip

同目录下还会出现一个 .wtheme 文件，是商店的加密主题包，改色用不到，忽略即可。

三、包结构

文件/目录	作用
images/wf_pic_no_*.webp	背景、时分秒数字、天气/电量等图层，按编号被 manifest.json 引用
images/preview.png / preview_small.png	表盘选择器里的预览图
manifest.json	主屏显示列表：每个图层的类型、坐标、颜色、字体、数据源
infos.json	表盘元数据：packageName、versionCode、可编辑组件槽位
project.json	设计工具生成的工程数据，运行时基本不用
mcu/bin/style0.bin	MCU 正常模式的显示列表（编译后）
mcu/bin/aod/style0.bin	MCU 的 AOD 版本显示列表
mcu/bin/preview.bin	12 字节头（宽、高、类型、长度）+ PNG 预览图
mcu/bin/font_*.bin	MCU 位图字体，魔数 UFL$
mcu/bin/setting.bin / widget.bin	MCU 配置头和组件定义

style0.bin 不是文本配置，是编译后的二进制显示列表，魔数 78 56 34 12；颜色字段可以直接找出来改，但版式（坐标、字号、文本拆分）没有公开的编译器可用，这一点后面再说。

四、改颜色

4.1 主屏

日期和星期在 manifest.json 里是普通的 Text 节点，颜色为灰色 #FF7D7D7D，共 4 处（主样式 + AOD 样式各一套）。直接替换成白色：

p = 'orig/manifest.json'
s = open(p, encoding='utf-8').read()
s = s.replace('#FF7D7D7D', '#FFFFFFFF')
open(p, 'w', encoding='utf-8').write(s)

秒数不是文字，而是 WebP 数字精灵，像素本身是灰度 (125,125,125)。把这些图的非透明像素重绘成白色，保留 alpha：

from PIL import Image

for h in ['1f', '20', '21', '22', '23', '24', '2b', '2c', '2d', '2e']:
    f = f'orig/images/wf_pic_no_000000{h}.webp'
    im = Image.open(f).convert('RGBA')
    px = im.load()
    for y in range(im.height):
        for x in range(im.width):
            r, g, b, a = px[x, y]
            if a > 0:
                px[x, y] = (255, 255, 255, a)
    im.save(f, format='WEBP', lossless=True)

背景图 wf_pic_no_00000000.webp 叠到黑底后已经是 #000000，不用动。截图里日期上方那块 #262626 深灰圆角底是引擎绘制的组件底板，包内没有对应配置，保持原样。

4.2 MCU / AOD

MCU 资源里同样有两处日期/星期的灰色 RGBA 值，分别在 mcu/bin/style0.bin 和 mcu/bin/aod/style0.bin：

for f in ['orig/mcu/bin/style0.bin', 'orig/mcu/bin/aod/style0.bin']:
    d = open(f, 'rb').read()
    d = d.replace(b'\x7d\x7d\x7d\xff', b'\xff\xff\xff\xff')
    open(f, 'wb').write(d)

mcu/bin/preview.bin 是「12 字节头 + PNG」，把 PNG 里的灰色像素重绘成白色后，还要更新头里的长度字段：

import io, struct
from PIL import Image

def recolor(data):
    im = Image.open(io.BytesIO(data)).convert('RGBA')
    px = im.load()
    for y in range(im.height):
        for x in range(im.width):
            r, g, b, a = px[x, y]
            if (r, g, b) == (125, 125, 125):
                px[x, y] = (255, 255, 255, a)
    out = io.BytesIO()
    im.save(out, format='PNG')
    return out.getvalue()

f = 'orig/mcu/bin/preview.bin'
d = open(f, 'rb').read()
w, h, t, ln = struct.unpack('<HHII', d[:12])
new = recolor(d[12:12 + ln])
open(f, 'wb').write(struct.pack('<HHII', w, h, t, len(new)) + new)

选择器里的 images/preview.png 和 preview_small.png 也按同样方式重绘一下，保持预览一致。

五、装回手表

5.1 为什么不能直接 adb 安装

手表的 Launcher 有一个 EngineWfProvider（authority com.heytap.wearable.provider.watchfaces），安装表盘时需要向它写入 zip。但它的写入口做了校验：调用方必须是 OPPO 表盘商店（包名 com.heytap.wearable.themestore），并且证书 SHA-256 匹配。

adb shell 能通过 content call --method install_watchface 拿到安装 URI，但 content write 会被拒绝；普通第三方 App 连调用都返回 null。这条路走不通，正确做法是在手机同步给手表之前把 zip 换掉。

5.2 在同步瞬间替换

用 strace 观察手机的同步过程，顺序是：

1. 下载进程用 O_WRONLY|O_CREAT|O_TRUNC 打开 Temp/Pkg/<包名>.zip 并写入
2. 其他进程随后按路径重新 open(O_RDONLY) 读取
3. 最后 unlink 删除

所以只要在文件刚被创建时，把我们的改色包原子 rename 覆盖到该路径即可。写进程手里的 fd 仍指向被 unlink 的旧 inode，它继续写它的；后面按路径打开的进程拿到的就是我们的文件。

有两个细节：

• 等长：手机/手表会 stat 文件大小，最好让改色包和原包字节数完全一致。用最高压缩级别重打，再用 zip comment 补齐到原大小（本例 341427 字节）。
• 同文件系统：临时文件必须放在目标目录内再 ATOMIC_MOVE。放在 /data/local/tmp 会报 Cross-device link。

等长重打包：

import os, zipfile

root, out, target = 'orig', 'wf_patch.zip', 341427
if os.path.exists(out):
    os.remove(out)

with zipfile.ZipFile(out, 'w', zipfile.ZIP_DEFLATED, compresslevel=9) as z:
    for dirpath, _, filenames in os.walk(root):
        for name in filenames:
            p = os.path.join(dirpath, name)
            z.write(p, os.path.relpath(p, root).replace(os.sep, '/'))

if os.path.getsize(out) <= target:
    with zipfile.ZipFile(out, 'a') as z:
        z.comment = b'P' * (target - os.path.getsize(out))

5.3 一个 1ms 轮询的 watcher

用一个很小的 Java 程序跑在手机 root 下（dalvikvm），每 1ms 检查目标文件是否存在；出现时，把源包复制到目标目录内的 .wfrepl.tmp，再 Files.move(..., ATOMIC_MOVE) 覆盖：

Path dir = Paths.get("/data/data/com.heytap.health/files/WatchFace/Temp/Pkg");
Path target = dir.resolve(PKG);
Path src = Paths.get("/data/local/tmp/wf_mod_same.zip");
Path tmp = dir.resolve(".wfrepl.tmp");

while (true) {
    if (Files.exists(target)) {
        Files.copy(src, tmp, StandardCopyOption.REPLACE_EXISTING);
        Files.move(tmp, target,
                StandardCopyOption.REPLACE_EXISTING,
                StandardCopyOption.ATOMIC_MOVE);
        while (Files.exists(target)) Thread.sleep(50);
        // 删除源包、dex、日志，然后退出
        return;
    }
    Thread.sleep(1);
}

同步完成后，App 会把包用掉并删除，watcher 看到文件消失（日志 cleared）就自动清理源包、dex、日志并退出，不留后台进程。

部署大致是：

adb push wf_patch.zip /data/local/tmp/wf_mod_same.zip
adb push classes.dex /data/local/tmp/wfwatch/classes.dex
adb shell su -c 'nohup dalvikvm -cp /data/local/tmp/wfwatch/classes.dex com.imaegoo.Watcher >/dev/null 2>&1 &'

然后在 OPPO 健康里点一次「同步/应用到手表」。watcher 日志出现：

replaced size=341427
cleared

就说明替换发生在读取之前，手表拿到的是改色包。

六、结果

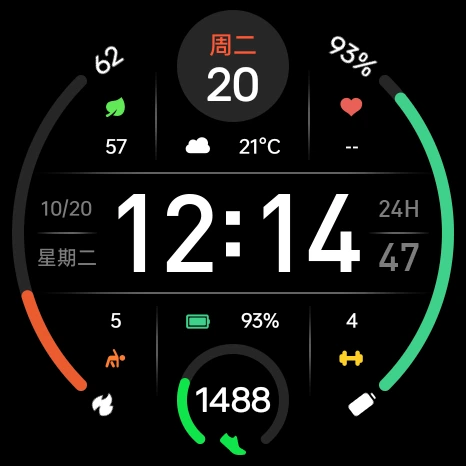

改色前后对比：

主屏和抬腕/AOD 的日期、星期、秒数都变成了白色，背景保持纯黑，版式和原来一致。

七、限制

主屏的版式（比如去掉 24H、把星期移到秒上方、日期改成上下排列、字号加大）在 manifest.json 里改起来很简单。但抬腕/AOD 用的是 MCU 的 style0.bin，这是编译后的显示列表：

• 没有公开的编译器/反编译器
• 不能从 manifest.json 重新生成
• 手工改颜色可以，改坐标/字号/文本结构成本很高

如果只改主屏，就会出现主屏和 AOD 版式不一致。所以这次只做了颜色，版式保持原样，两边看起来一致。对「只想看清时间」来说，已经够了。
